테스트 환경 및 주요 아젠다
이 프로젝트의 개발 환경
- 개발 언어 및 환경
- OpenJDK 12.0.1
- 기타 환경
- IntelliJ IDEA 2020.3 Ultimate Edition
- AWS IAM & EC2
- Hazelcast AWS plugin(AWS Hazelcast discovery)
두 개의 AWS EC2 인스턴스를 생성하고 Hazelcast 멤버로 구성하기 위해 Vertx 애플리케이션을 호스팅합니다.
Vertx 애플리케이션은 Hazelcast AWS plugin(AWS Hazelcast discovery)을 사용하여 클러스터링 됩니다. 클러스터링 멤버 간에는 Vertx의 이벤트 버스를 통해 커뮤니케이션합니다.
Members {size:2, ver:2} [
Member [10.0.18.170]:5701 - 1e4dc9ea-a823-41ff-80fc-801ecbe04add
Member [10.0.223.116]:5701 - a60796bb-8a68-4ca1-a5c1-8288315957b1 this
]
[2023-01-09 18:38:37.162][INFO][READ]hello world < 7845 [ip-10-0-18-170.ap-northeast-2.compute.internal/10.0.18.170]
[2023-01-09 18:38:44.913][INFO][WRITE]hello world > 6928
[2023-01-09 18:38:44.938][INFO][READ]hello world < 6928 [ip-10-0-223-116.ap-northeast-2.compute.internal/10.0.223.116]
[2023-01-09 18:38:47.040][INFO][READ]hello world < 3690 [ip-10-0-18-170.ap-northeast-2.compute.internal/10.0.18.170]Hazelcast 클러스터링을 TCP IP 방식으로 구축하면 Scale In/Out을 위해 전체 cluster.xml 파일을 수정해야 합니다.
Hazelcast discovery는 cluster.xml 파일 변경 없어 Runtime에 Scale In/Out에 용이합니다.
AWS Hazelcast discovery를 이용하려면 다음 AWS 리소스에 대한 준비가 필요합니다.
이미 IAM 사용자 및 VPC가 생성되어 있고, EC2 인스턴스를 생성할 때 IAM 역할에서 ec2:DescribeInstances 권한(AmazonEC2ReadOnlyAccess)이 부여되어 있는 경우 환경 구성을 건너뜁니다.
AWS VPC 생성AWS Internet Gateway 생성AWS Subnet 생성AWS IAM 역할 생성AWS 보안 그룹 생성AWS EC2 인스턴스 생성
Step 1: AWS VPC 구성
AWS Console | VPC Section | VPC | VPC 생성에서 VPC를 새로 만듭니다.
| 생성할 리소스 | 이름 태그 | IPv4 CIDR | IPv6 CIDR 블록 | 테넌시 |
이어서 키: Name 값: hazelcast-guide 태그를 추가합니다.
Step 2: AWS 인터넷 게이트웨이 생성
AWS Console | VPC Section | 인터넷 게이트웨이 | 인터넷 게이트웨이 생성에서 VPC에 연결할 인터넷 게이트웨이를 생성합니다.
인터넷 게이트웨이는 AWS EC2 인스턴스에 SSH 연결하기 위해 사용합니다.
| 이름 태그 | 태그 - 태그 키 | 태그 - 태그 값 |
인터넷 게이트웨이를 생성하고 VPC에 연결합니다.
- 디폴트 상태는
Detached입니다. - 이 작업을 완료하면 상태는
Attached가 됩니다.
AWS Console | VPC Section | 인터넷 게이트웨이 | 생성 인터넷 게이트웨이 선택 | 작업 | VPC에 연결에서 다음을 진행합니다.
사용 가능한 VPC에서 hazelcast-guide에 연결합니다.
Step 3: AWS 디폴트 라우트 추가
디폴트 경로를 라우트 테이블에 추가합니다. AWS Console | VPC Section|> VPC | 생성한 VPC 선택 | 세부 정보 탭 | 기본 라우팅 테이블에 들어갑니다.
기본 라우팅 테이블에서 디폴트 Route(0.0.0.0/0)을 추가합니다.
AWS Console | VPC Section | 라우팅 테이블 | 자동 선택된 라우팅 테이블 | 라우팅 탭 | 라우팅 편집 | 라우팅 추가에서 다음을 진행합니다.
대상에서 0.0.0.0/0과 이전 섹션에서 생성한 인터넷 게이트웨이를 연결합니다.
Step 4: AWS VPC의 서브넷 생성
AWS Console | VPC Section | 서브넷 | 서브넷 생성에 들어갑니다.
VPC ID에서 이전 섹션에서 생성한 VPC: hazelcast-guide를 선택합니다.
| 서브넷 이름 | 가용 영역 | IPv4 CIDR 블록 | 태그 - 키 | 태그 값 |
Step 5: AWS IAM 역할 생성
AWS EC2에서 ec2:DescribeInstances 권한이 부여된 IAM 역할 필요합니다. Hazelcast 멤버들은 다른 EC2 인스턴스의 IP를 가져와서 동적으로 연결합니다.
AWS Console | Identity and Access Management(IAM) Section | 역할 | 역할 만들기에 들어갑니다.
신뢰할 수 있는 엔터티 유형은 AWS 서비스입니다. 일반 사용 사례는 EC2입니다.
다음으로 이동하여 ec2read를 검색하고 AmazonEC2ReadOnlyAccess 권한 정책을 선택합니다.
다음에서 IAM 역할 이름 hazelcast-guide-iam-role을 입력하고 나머지는 디폴트 설정을 사용합니다.
Step 6: AWS 보안 그룹 설정
보안 규칙을 생성하고 VPC에서 Hazelcast를 위한 인바운드 규칙을 추가합니다.
5701번 포트는 Hazelcast에서 사용하는 디폴트 포트이므로 인바운드 규칙으로 허용되어야 합니다.
만약 EC2 인스턴스에서 둘 이상의 Hazelcast 멤버를 실행하려면 더 많은 포트를 열어야 할 수 있습니다. 또한 보안 규칙에서는 SSH 연결을 위한 포트 역시 허용되어야 합니다.
AWS Console | VPC Section | 보안 그룹 | 보안 그룹 생성에 들어갑니다.
보안 그룹 이름은 hazelcast-guide-sg입니다. VPC는 이전 섹션에서 생성한 VPC를 선택합니다.
| 인바운드 규칙 유형 | 인바운드 규칙 프로토콜 | 인바운드 규칙 포트 범위 | 인바운드 규칙 소스 |
아웃바운드 규칙에서는 모든 트래픽(0.0.0.0/0)에 대해서 허용합니다.
Step 7: AWS EC2 인스턴스 생성
Hazelcast에서 클러스터링되는 EC2 인스턴스를 생성합니다.
AWS Console > EC2 Section > 인스턴스 > 인스턴스 시작에 들어갑니다.
애플리케이션 및 OS 이미지(Amazon Machine Image)는 CentOS 7 (x86_64) - with Updates HVM입니다.
인스턴스 유형은 t2.micro입니다. 키 페어(로그인)은 선택 안함입니다.
| VPC - 필수 | 서브넷 | 퍼블릭 IP 자동 할당 | 방화벽(보안 그룹) | 일반 보안 그룹 |
IAM 인스턴스 프로파일은 이전 섹션에서 생성한 IAM 역할입니다.
인스턴스 개수는 2입니다.
AWS EC2 인스턴스에 SSH로 연결하려면 키 페어를 생성해야 합니다.

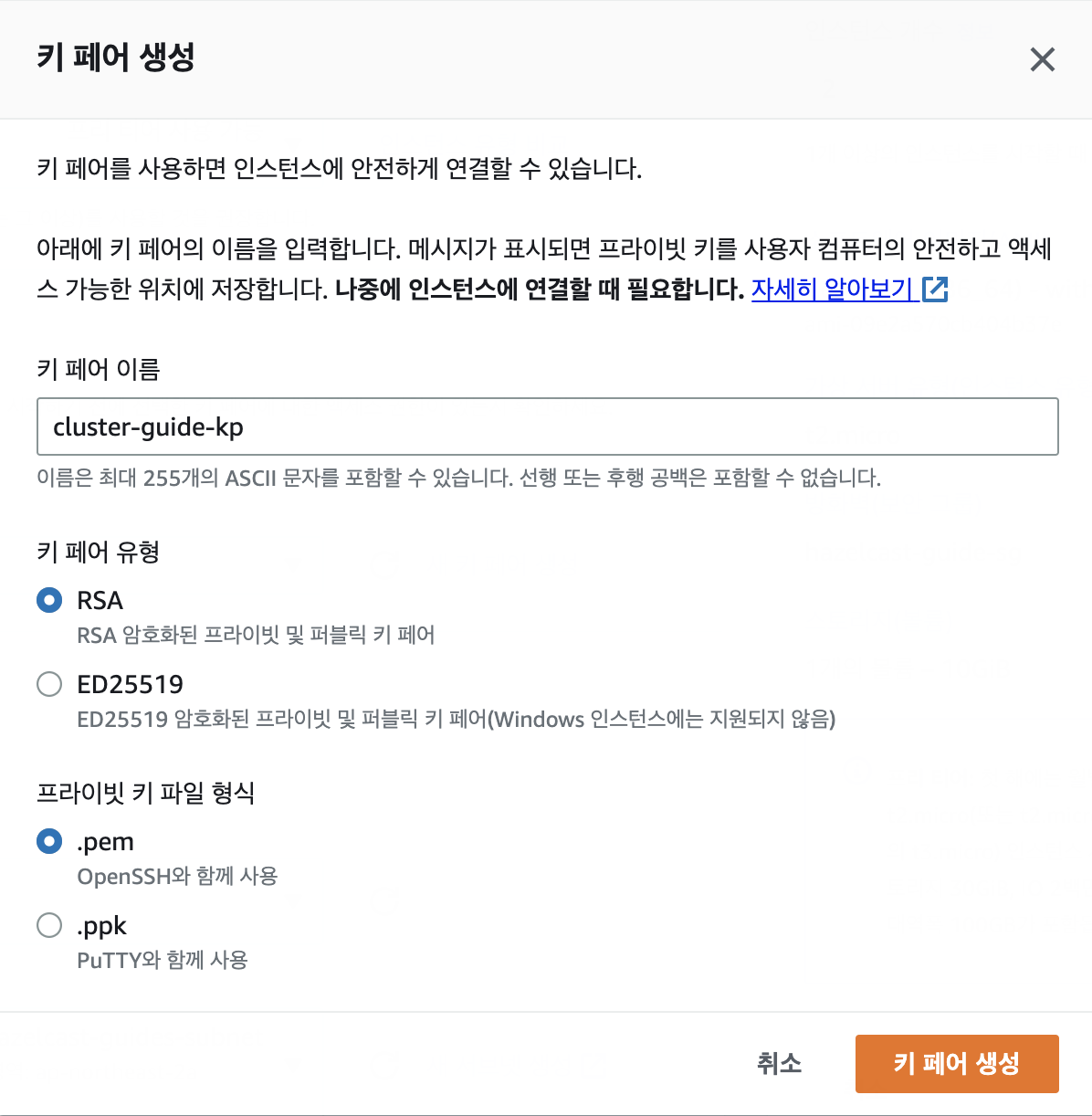

새 키 페어 생성을 클릭하고 다음과 같이 입력합니다. 이미 키 페어가 있는 경우 기존 키 페어를 사용 할 수 있습니다.
Step 8: AWS EC2에서 Hazelcast 설치
Vertx 애플리케이션을 호스팅하기 위한 AWS EC2 인스턴스와 기타 환경을 구성했습니다.
AWS Console > EC2 Section > 인스턴스에서 EC2 인스턴스 목록을 확인합니다.
EC2 인스턴스에 대한 Public IP는 네트워킹 탭에서 확인합니다.
CLI에서 ssh를 사용해 EC2 인스턴스에 SSH 연결합니다.
$ ssh -i '<key pair file path>' 'centos@<ec2 instance public ip>'SSH 연결 중 다음 오류가 발생 할 수 있습니다.
@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@
@ WARNING: UNPROTECTED PRIVATE KEY FILE! @
@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@
Permissions 0644 for '<key pair file path>' are too open.키 페어에 대한 접근 권한을 chmod로 수정합니다.
$ chmod 400 <key pair file path>SSH 연결이 성사되면 EC2 인스턴스에서 Hazelcast를 설치합니다. CentOS 7에서 Package Manager를 사용하여 Hazelcast 설치에 오류가 제한됩니다.
이 문서에서는 Docker를 사용하여 설치를 진행합니다.
$ sudo yum install -y yum-utils
$ sudo yum-config-manager \
--add-repo \
https://download.docker.com/linux/centos/docker-ce.repo
$ sudo yum install docker-ce docker-ce-cli containerd.io docker-compose-plugin
$ sudo systemctl start dockerSSH 연결 시 centos 계정으로 접근하면 root 권한의 명령문이 실행되지 않습니다.
다음 파일을 열고 아래와 같이 수정합니다.
$ sudo vi /root/.ssh/authorized_keysssh-rsa 이전까지 텍스트를 모두 삭제하고 저장합니다.
o-port-forwarding,no-agent-forwarding,no-X11-forwarding,command="echo 'Please login as the user \"centos\" rather than the user \"root\".';echo;sleep 10" ssh-rsa ...SSH 연결을 종료하고 centos@<ec2 instance public ip> 대신 root@<ec2 instance public ip>으로 다시 연결합니다.
설치가 완료되면 Docker로 Hazelcast를 실행합니다.
$ docker run -it --network host --rm -e HZ_CLUSTERNAME=hello-world -p 5701:5701 hazelcast/hazelcast:5.2.1
...
Members {size:2, ver:2} [
Member [10.0.18.170]:5701 - 6406114c-8e98-4dd0-8e3d-e1d99f491e35
Member [10.0.223.116]:5701 - 1823b6ad-a91c-4e9d-8af1-35a6b1ba68c1 this
]
...Step 9: Vertx 애플리케이션의 Hazelcast 클러스터링 테스트
클러스터링 환경에서 Vertx 애플리케이션이 커뮤니케이션하려면 이벤트 버스 연결에 대한 포트를 허용해야합니다.
AWS Console > EC2 Section > 보안 그룹 > 생성한 보안 그룹 선택 > 인바운드 규칙 탭 > 인바운드 규칙 수정에 들어갑니다.
포트 범위에서 5701 허용을 5701 - 5702로 변경합니다.
AWS Hazelcast discovery에서는 동일한 태그의 EC2 인스턴스와 연결합니다. 이전 섹션에서 생성한 EC2 인스턴스 2개 모두에 태그를 등록합니다.
AWS Console > EC2 Section > 인스턴스 > 생성한 인스턴스 선택 > 태그 탭 > 태그 관리에 들어갑니다.
키는 cluster-tag입니다. 값은 hazelcast-cluster-ec2입니다.
이제 Vertx 애플리케이션에서 클러스터링 구성을 위한 default-cluster.xml 파일을 열고 AWS
<hazelcast>
<network>
<join>
<aws enabled="true">
<access-key></access-key>
<secret-key></secret-key>
<region></region>
<tag-key></tag-key>
<tag-value></tag-value>
</aws>
</join>
</network>
</hazelcast>| aws enabled | access-key | secret-key | region | tag-key | tag-value |
| AWS 계정 또는 IAM 계정의 엑세스 키입니다. | AWS 계정 또는 IAM 계정의 시크릿 키입니다. | EC2 인스턴스가 실행되는 AWS 리전입니다. | 이전 섹션에서 EC2 인스턴스에 등록한 태그입니다. |
||
Vertx 애플리케이션을 실행하고 Hazelcast 클러스터링과 멤버 간 이벤트 버스 커뮤니케이션 로그를 확인합니다.
Members {size:2, ver:2} [
Member [10.0.18.170]:5701 - 1e4dc9ea-a823-41ff-80fc-801ecbe04add this
Member [10.0.223.116]:5701 - a60796bb-8a68-4ca1-a5c1-8288315957b1
]
[2023-01-09 18:38:37.036][INFO][WRITE]hello world > 7845
[2023-01-09 18:38:37.069][INFO][READ]hello world < 7845 [ip-10-0-18-170.ap-northeast-2.compute.internal/10.0.18.170]
[2023-01-09 18:38:44.947][INFO][READ]hello world < 6928 [ip-10-0-223-116.ap-northeast-2.compute.internal/10.0.223.116]
[2023-01-09 18:38:47.036][INFO][WRITE]hello world > 3690
[2023-01-09 18:38:47.038][INFO][READ]hello world < 3690 [ip-10-0-18-170.ap-northeast-2.compute.internal/10.0.18.170]
